Pour y parvenir, les ingénieurs de NVIDIA ont conçu une disposition de carte de circuit imprimé (PCB) svelte. Nous tenons la planche entière dans notre main sur la photo ci-dessus, pour donner une idée de l'échelle. C'est une chose incroyablement remarquable à faire alors que tant de composants ont été accélérés par rapport au produit phare de la génération précédente, comme l'utilisation de puces mémoire GDDR7 plus rapides, d'un bus PCI Express plus rapide, etc.
NVIDIA utilise en fait une solution à trois niveaux. La pièce principale présentée en haut abrite le GPU GB202 Blackwell contenant 92 milliards de transistors et 170 multiprocesseurs de streaming (contre 128 dans la GeForce RTX 4090), 32 Go de puces mémoire GDDR7 (28 Gbit/s) liées à un bus mémoire de 512 bits pour près de 1,8 To. /s de bande passante mémoire et disposition VRM en 30 phrases.
Il abrite également le connecteur d'alimentation 12V-2×6, que vous pouvez voir dépasser dans le coin supérieur droit (comme indiqué). NVIDIA évalue la GeForce RTX 5090 pour 575 W de puissance totale de la carte (TBP).

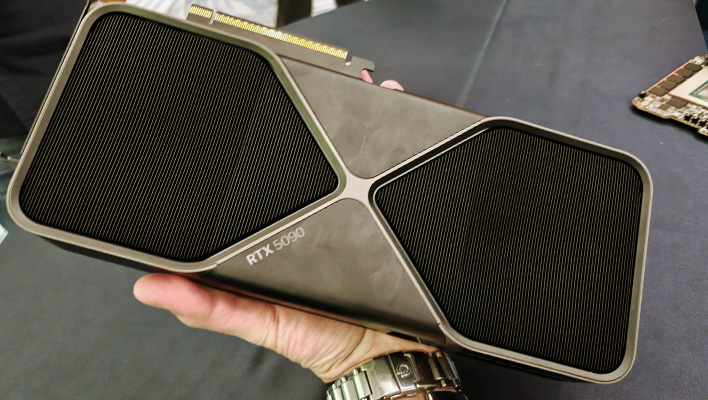

La carte se trouve au milieu du modèle Founders Edition de NVIDIA et est flanquée de ventilateurs de chaque côté du carénage de refroidissement. Et bien sûr, nous pouvons nous attendre à ce que les partenaires de NVIDIA publient des modèles personnalisés avec leurs propres solutions de refroidissement et d'autres avantages (comme les overclocks d'usine).
Nous sommes impatients de mettre la GeForce RTX 5090 à l’épreuve. En attendant, nous sommes émerveillés par l'ingénierie qui a permis de concevoir cette chose de fond en comble.
